Измеритель объема SB-100

Измеритель объема SB-100 является стандартным продуктом для топливораздаточных колонок. Он может работать с механическими или электронными счетчиками ТРК на любой скорости потока.

SB-100 является высокоточным устройством, которое предназначено для поддержания точности измерения в диапазоне до 3% при скорости потока от 5 л/мин. до 100 л/мин. Использует четыре поршня с соответствующими камерами.

ЧТПУП «Сервис-Мера» поставляет измерители объема SB-100 по всей территории Республики Беларусь: Брест, Минск, Гродно, Гомель, Могилев, Витебск и районы. Поставки в страны ближнего зарубежья обсуждаются в индивидуальном порядке.

Характеристики и конструкция

Измеритель объема оснащен четырьмя поршнями и роторным клапаном. Благодаря своей конструкции и устранению внутренней протечки продукта, измеритель показывает превосходную точность и повторяемость результатов измерения. Конструкция уплотненных поршней обеспечивает длительный срок службы и малую потребность в калибровке.

Измеритель объема SB-100 использует улучшенную линейность, что позволяет сохранять калибровку точности измерения в пределах допуска на расходах от 5 л/мин. до 100 л/мин. Механическая калибровка упрощена посредством размещения колеса калибровки со шкалой на крышке поршня, т.е. в видном и легкодоступном месте. Минимальная механическая регулировка 0,05%.

В настоящее время стандартный измеритель SB-100 совместим со смесями метанола/бензина с содержанием метанола до 15%. Измеритель SB-100 может быть изготовлен из материалов, совместимых с метанолом М85 и 100% метанолом. Измеритель SB-100 полностью совместим с МТБЭ добавками (метил-трет-бутиловый эфир) в концентрациях до 15%.

Принцип действия

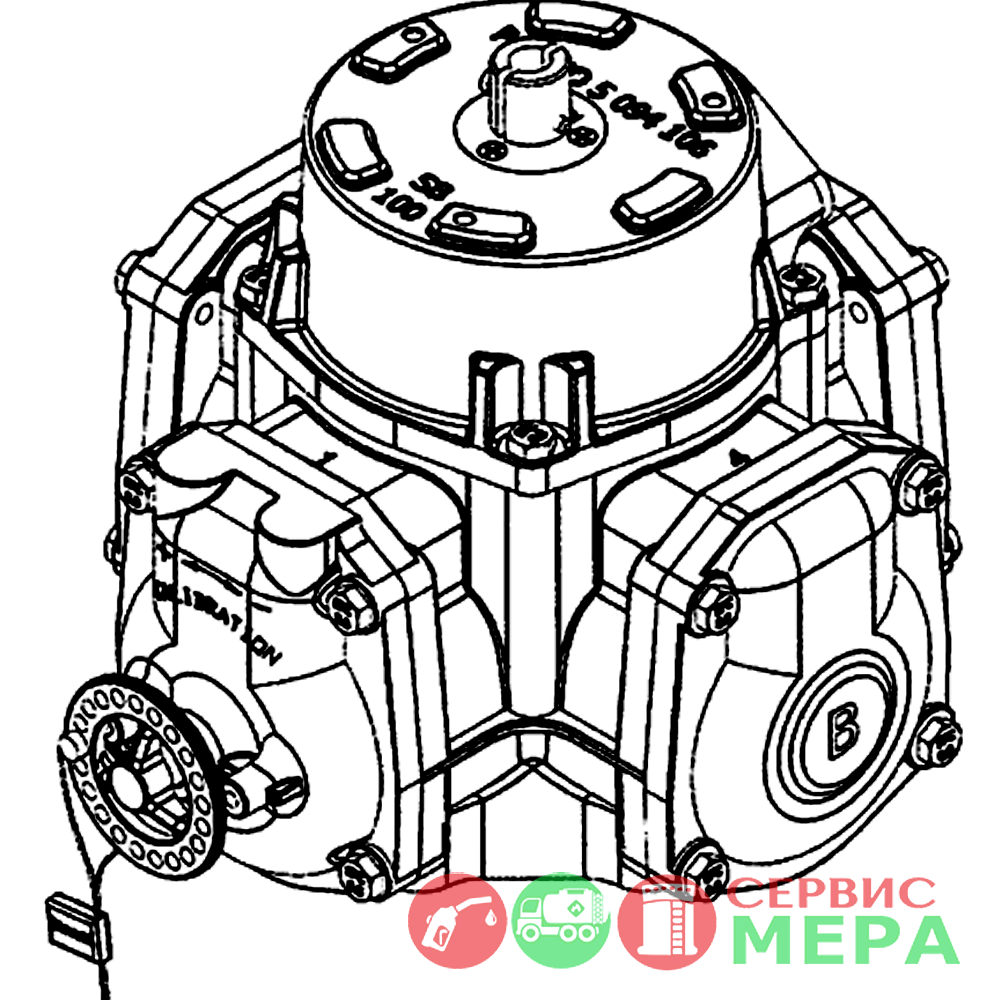

Смотреть рис. 1

Измеряемая жидкость поступает в нижнюю часть корпуса измерителя (1) и давление прижимает роторный распределитель (2) вниз к сопряженной поверхности через диафрагму (3) и обратный клапан (3).

Перепад давления на обеих сторонах поршней 1 и 2 тянет шатуны (4) и заставляет коленчатый вал (5) поворачиваться по часовой стрелке (вид сверху). Коленчатый вал приводит в действие распределитель, который изменяет распределение жидкости; становятся активными поршни 2 и 3, затем 3 и 4, и, наконец, поршни 4 и 1. После этого цикл повторяется снова.

Каждый цилиндр закрыт крышкой (6), а одна из крышек оснащена устройством для калибровки (7, только механической), что позволяет регулировать рабочий ход соответствующего поршня в целях обеспечения точного измерения объема на один оборот измерителя.

Коленчатый вал и шатуны оснащены самосмазывающимися подшипниками, чтобы минимизировать износ и обеспечить ровную работу подвижных деталей. Коленчатый вал может приводить механический счетчик или электронный генератор импульсов, которые могут быть закреплены непосредственно на коллектор (8), являющийся верхней частью измерителя.

Технические характеристики

  • Объем на оборот — 0,5 литра.
  • Выходной диаметр вала — 10 мм.
  • Направление вращения вала (вид сверху) — по часовой стрелке.
  • Диаметр цилиндра — 72,4 мм.
  • Эксцентриситет вала — 14,93 мм.
  • Минимальный ход механической регулировки — 0,05%.
  • Рабочее давление — 3,5 бар.
  • Минимальное обеспечение точности измерения +/-0,3% при расходе — 5 л/мин.
  • Максимальное обеспечение точности измерения +/-0,3% при расходе — 100 л/мин.

Измеритель объема SB-100 – габариты и масса

  • Горизонтально — 200х220 мм.
  • Вертикально (включая привод) — 197 мм.
  • Масса – 4,7 кг.

Калибровка

В течение первого года эксплуатации необходимо калибровать измеритель объема SB-100, чтобы гарантировать нужную точность измерения

  • во время установки;
  • через 90 дней эксплуатации;
  • через 180 дней эксплуатации.
  • После периода обкатки измеритель следует калибровать каждые полгода.

Преимущества SB-100

  • Высокая точность измерения в широком диапазоне скоростей потока.
  • Долговечность эксплуатации (вплоть до 7 500 000 литров в лабораторных условиях).
  • Возможность гибкой установки в разных местах топливораздаточной колонки благодаря наличию нескольких отверстий выпуска продукта.
  • Минимальное количество внутренних деталей (для сборки и ремонта).
  • Совместимость с системой компенсации температуры.
  • Возможность оснащения системой электронной калибровки.
  • Совместимость с альтернативными видами топлива, имеющими до 15% добавок (по требованию заказчика).

Цена

  • Уточняется по телефону

Тип расчета

  • Безналичный
