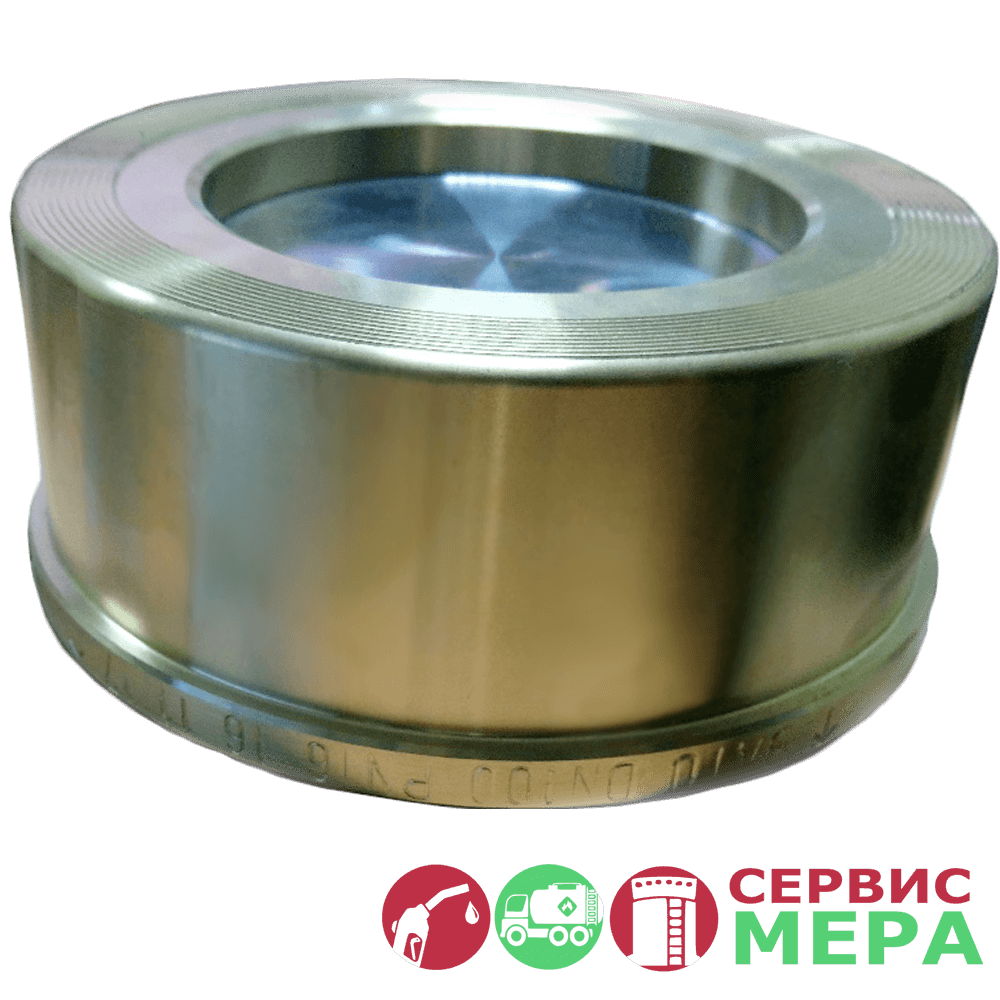

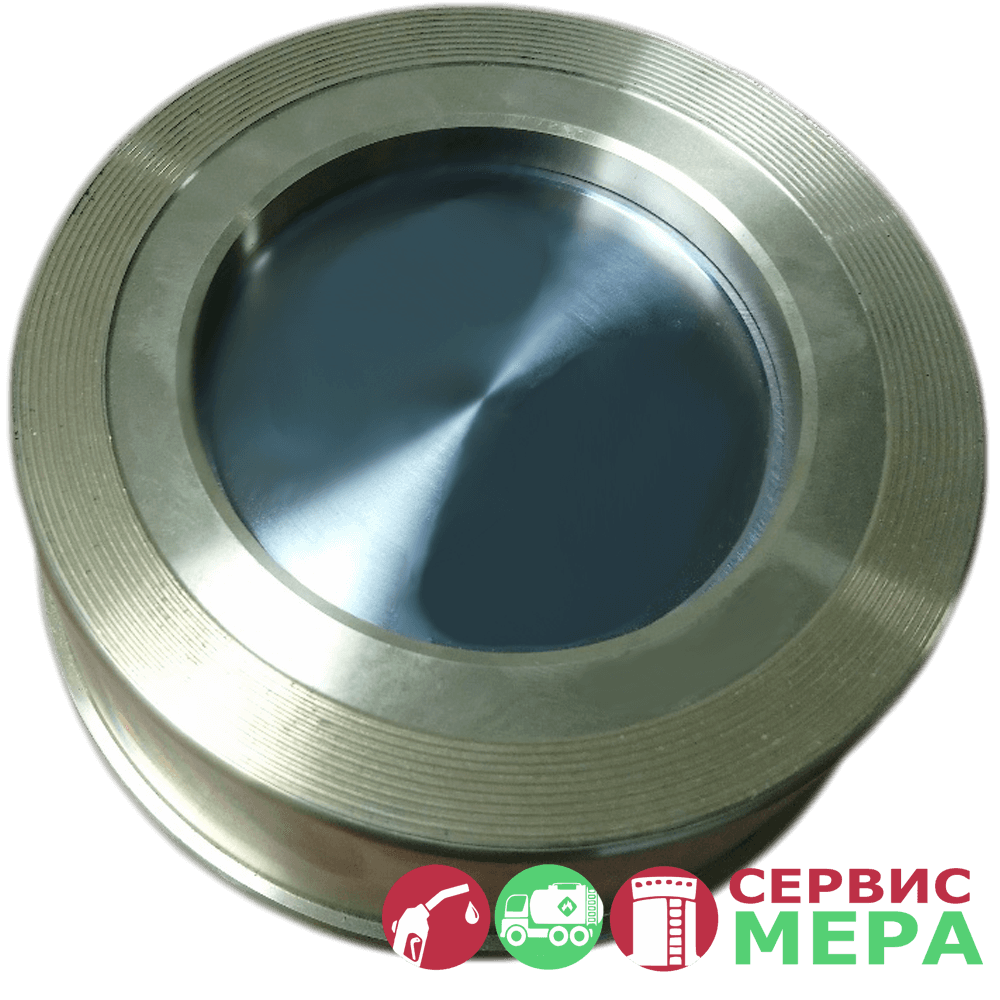

Клапан обратный межфланцевый ДУ 15-200

Клапан обратный межфланцевый ДУ 15-200

Клапан обратный межфланцевый ДУ 15 -200 (литой) предназначен для предотвращения движения среды (СУГ, пар, вода) в обратном направлении. Клапан выполняет защитную функцию при постоянном потоке.

ЧТПУП «Сервис-Мера» готово поставить клапан обратный межфланцевый в любой регион Республики Беларусь: Брест, Минск, Гомель, Гродно, Могилев, Витебск и районы. Поставки в страны ближнего зарубежья обсуждаются в индивидуальном порядке.




Все обслуживаемые ЧТПУП "Сервис-Мера" населенные пункты.

  • Брестская область: Брест, Барановичи, Пинск, Кобрин, Береза, Ивацевичи, Лунинец, Пружаны, Иваново, Дрогичин, Ганцевичи, Микашевичи, Белоозерск, Жабинка, Столин, Ляховичи, Малорита, Каменец, Давид-Городок, Речица, Высокое, Телеханы, Ружаны, Логишин, Городище, Коссово.
  • Минская область: Минск, Борисов, Солигорск, Молодечно, Слуцк, Жодино, Вилейка, Держинск, Марьина Горка, Столбцы, Несвиж, Смолевичи, Березино, Заславль, Старые Дороги, Любань, Фаниполь, Воложин, Клецк, Копыль, Червень, Логойск, Узда, Крупки, Плещеницы, Мядель, Мачулищи, Старобин, Радошковичи, Смиловичи, Ивенец, Красная Слобода, Городея, Уречье, Нарочь, Руденск, Правдинский
  • Гомельская область: Гомель, Мозырь, Светлогорск, Жлобин, Речица, Калинковичи, Рогачев, Добруш, Житковичи, Хойники, Петриков, рп Костюковка, Ельск, Буда-Кошелево, Лельчицы, Октябрьский, Наровля, Ветка, Чечерск, Лоев, Корма, Василевичи, Копаткевичи, Брагин, Туров, Уваровичи, Паричи, Сосновый, Бор
  • Гродненская область: Гродно, Лида, Слоним, Волковыск, Сморгонь, Новогрудок, Мосты, Щучин, Ошмяны, Березовка, Скидель, Ивье, Островец, Дятлово, Зельва, Кореличи, Свислочь, Красносельский, Вороново, Россь, Большая, Берестовица, Свислочь, Новоельня, Радунь, Мир
  • Могилевская область: Могилев, Бобруйск, Осиповичи, Горки, Кричев, Быхов, Костюковичи, Климовичи, Шклов, Мстиславль, Белыничи, Чаусы, Кировск, Чериков, Глуск, Славгород, Кличев, Круглое, Хотимск, Краснополье, Дрибин, Елизово
  • ,

  • Витебская область: Витебск, Орша, Новополоцк, Полоцк, Поставы, Глубокое, Лепель, Новолукомль, Городок, Барань, Толочин, Браслав, Чашники, Дубровно, Миоры, Сенно, Бешенковичи, Верхнедвинск, Руба, Шумилино, Шарковщина, Докшицы, Лиозно, Ушачи, Россоны, Боровуха, Коханово, Болбасово, Богушевск, Ореховск, Воропаево, Оболь, Бегомль, Ветрино, Подсвилье, Дисна

Характеристики:

  • исполнение корпуса – литое;
  • тип соединения – межфланцевое;
  • рабочее давление - 16 бар;
  • рабочая температура – от -60 oC до 250 oC
  • среда – СУГ, пар, вода.

Клапан обратный межфланцевый может иметь следующие ДУ:

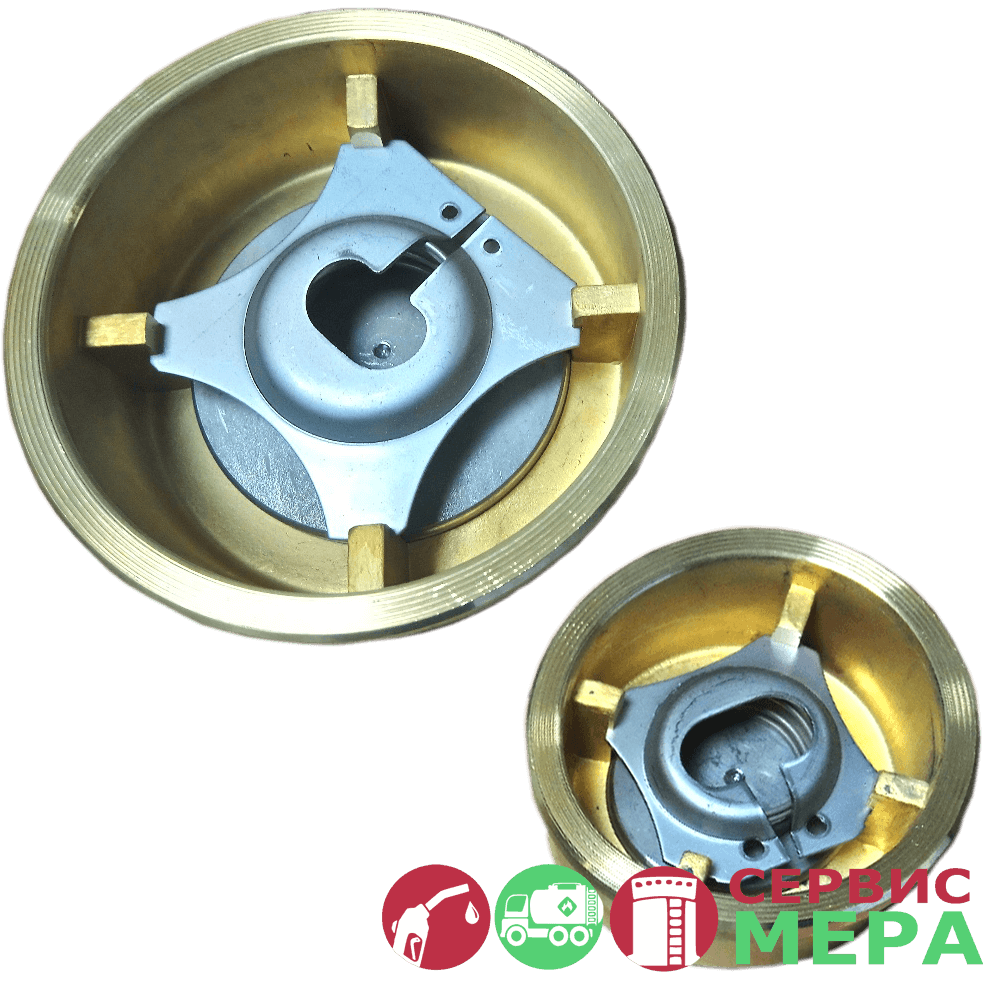

Клапан обратный межфланцевый состоит из:

Смотреть рис. 1.

  • – корпуса (латунь – Ду 15-100, высокопрочный чугун – Ду 125-200);
  • – тарелки (нержавеющая хромоникелевая сталь – Ду 15-100, высокопрочный чугун – Ду 125-200);
  • – пружины (нержавеющая хромоникелевая сталь);
  • – седла (нержавеющая хромоникелевая сталь);

Габариты и масса

Воспользуйтесь прокруткой, чтобы просмотреть характеристики для разных диаметров.

Клапан обратный межфланцевый ДУ-15

  • L – 16 мм.
  • D – 40 мм.
  • d – 15 мм.
  • Масса – 0.09 кг.

Клапан обратный ДУ-20

  • L – 19 мм.
  • D – 47 мм.
  • d – 20 мм.
  • Масса – 0.14 кг.

Клапан обратный ДУ-25

  • L – 22 мм.
  • D – 56 мм.
  • d – 25 мм.
  • Масса – 0.2 кг.

Клапан обратный ДУ-32

  • L – 28 мм.
  • D – 72 мм.
  • d – 31 мм.
  • Масса – 0.47 кг.



Клапан обратный ДУ-40

  • L – 32 мм.
  • D – 82 мм.
  • d – 39 мм.
  • Масса – 0.62 кг.

Клапан обратный ДУ-50

  • L – 40 мм.
  • D – 95 мм.
  • d – 48 мм.
  • Масса – 1 кг.

Клапан обратный ДУ-65

  • L – 46 мм.
  • D – 115 мм.
  • d – 63 мм.
  • Масса –1.52 кг.

Клапан обратный ДУ-80

  • L – 50 мм.
  • D – 132 мм.
  • d – 75 мм.
  • Масса – 2.1 кг.



Клапан обратный ДУ-100

  • L –60 мм.
  • D – 152 мм.
  • d – 89 мм.
  • Масса – 3.15 кг.

Клапан обратный ДУ-125

  • L – 90 мм.
  • D – 184 мм.
  • d – 112 мм.
  • Масса – 8 кг.

Клапан обратный ДУ-150

  • L – 106 мм.
  • D – 209 мм.
  • d – 132 мм.
  • Масса – 12 кг.

Клапан обратный ДУ-200

  • L – 140 мм.
  • D – 264 мм.
  • d – 175 мм.
  • Масса – 21 кг.



Наличие: под заказ

Минимальный заказ: 1 комплект

Цена: по запросу

Доставка: включена в стоимость

Наличие: под заказ

Минимальный заказ: 1 комплект

Цена: по запросу

Доставка: включена в стоимость

Заявки в произвольной форме просьба направить на email [email protected] , по факсу +375 (162) 55-60-60 или заполнить форму ниже. В тексте указать контактные данные, наименование организации и реквизиты.
