Перекидной трап ТП-4(5)С

Перекидной трап ТП-4(5)С предназначен для перемещения оператора по поверхности обслуживаемых устройств. Представляет собой конструкцию, состоящую из ступеней и параллелограммного механизма, благодаря которому ступени всегда остаются в горизонтальном положении. В качестве уравновешивающего механизма перекидного трапа служит два амортизатора пружинного типа.

ЧТПУП «Сервис-Мера» предлагает приобрести перекидной трап ТП-4(5)С в Беларуси. Поставки осуществляются в Брест, Минск, Гродно, Гомель, Могилев, Витебск и районы. Поставки в страны ближнего зарубежья обсуждаются в индивидуальном порядке.

Перекидной трап ТП-4(5)С имеет следующие особенностями конструкции:

  • поручни безопасности – опционально;
  • ступени с антискользящим покрытием;
  • резиновый противоударный бампер последней ступени для предотвращения искрообразования и повреждения цистерн;
  • искробезопасные конструкции трущихся пар и узлов трапа, соприкасающихся с цистерной.

Технические характеристики

  • Температура окружающей среды при эксплуатации — от -50oC до +50oC
  • Нагрузка на трап — <= 160кг, в опущенном состоянии, при условии отсутствия опирания на цистерну
  • Количество рабочих ступеней — 4-6 шт.
  • Масса перекидного трапа с поручнями — 100 – 150 кг.
  • Ход трапа из гаражного положения в рабочее — 130o
  • Время установки — <=10 с.

Материалы и конструкци

  • Материал каркаса и направляющих — ст 3 для исп. У В-09Г2С-6 ГОСТ 13663-86 для исп. ХЛ
  • Покрытие каркаса и направляющих — 2 слоя грунта + 2 слоя эмали.
  • Материал ступенек — лист ПВЛ 3 мм, ст.3.
  • Покрытие материала и ступенек — 2 слоя грунта + 2 слоя эмали.
  • Материал поручней – ст.3, ст.20.
  • Конструкция — параллелограмные ступени.
  • Уравновешивающий механизм – два пружинных амортизатора.
  • Механизм подъема – ручной.
  • Ограждение – верхний поручень, средний и нижний бортовые элементы.
  • Опорная часть — П-образная, обрезиненная.
  • Механизм фиксации трапа в гаражном положении — исключающий несанкционированное разблокирование.

Размеры

  • Рабочая ширина — 700 мм.
  • Зона обслуживания трапа (радиус поворота) – от 1685 (1700) до 2230 (2175)

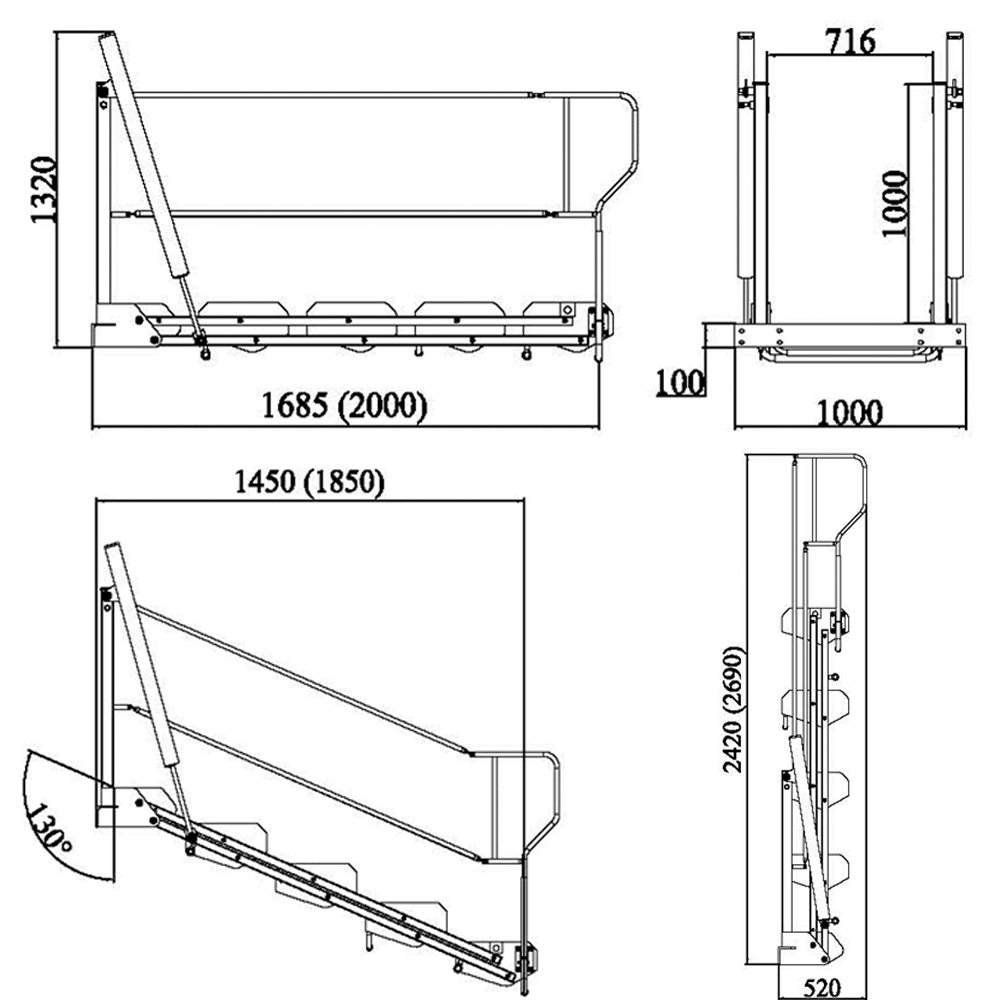

  • Габаритные размеры – см. чертеж.

Наличие

  • Под заказ

Цена

  • Уточнять по телефону

Тип расчёта

  • Безналичный
